3 D CAD て設計の実行は今後の課題です。
1.形状の設計から3 Dプリントする時の作業手順を記す。(未実施だが今後実施の予定) 3 D CADのオプションに単位を設定
a. https://www.aw-co.jp/3dprint/stlchanger
b. 縮小率を考えた形状設計
c.PLA樹脂の変形率等の性質
https://www.aw-co.jp/3dprint/material-1
d.プリントするには、造形物の設計図となる3Dデータが必要。3Dデータを手配する方法は大きくわけて3つある。
d−0 3DCADソフトまたは3 DCGソフトを利用する。
d-i1 Onshape
https://www.onshape.com/
d-i2 Tinkerrcad
Windows/Mac/Linux https://www.tinkercad.com/
d- ii0. 二つ目は2DCADのデータを3Dに変換する。製造現場では2Dは容易に手配できる。ただし、変換するデータによってはうまく3Dの形状を再現できない。
d- iii0.三つ目は3Dスキャナを利用して、現物から3Dデータを抽出する。ただし、スキャンしただけでは正確な寸法まで再現することは難しく、3Dデータの手直しが必要。
e. stl データファイルの作成
3DCADソフトで作成した3Dデータは、それぞれの3DCADソフトが採用する3Dデータ形式で保存される。一般的に3Dプリンターで扱うためには、STL形式と呼ばれる3Dデータ形式に変換する必要がある。
STL形式では全ての立体形状が微小な三角形の平板(ポリゴンと呼ばれる)で構成され、ポリゴンの分割数を細かくすることで、曲面の滑らかさを表現する。最近のほとんどの3DCADソフトでは、STL形式でのデータ出力をサポートしている。
STLファイルの出力STL形式での出力をサポートしていない場合は別途STL変換出力用に別途ソフトウェアを準備する必要がある。
f. stl データファイルの修正
MiniMagics
3Dモデルを回転できるほか、寸法測定や図面への注釈追加できる。
STL形式は立体をポリゴンで表現するという非常に単純なデータ形式のため汎用性が高い一方、立体形状上として物理的に整合性が取れていないデータも生成される可能性がある。
その場合は3Dプリンターで正しく立体物を造形することができない。
例えば、ポリゴンが抜けてモデルに穴が空いていたり、モデル表面の厚さがゼロに設定されていたり、ポリゴンの表裏が裏返っている面がある場合など、STLデータとしては有り得ても、3Dプリンターでは出力することができない。
このため、出力されたSTLデータの整合性を事前にチェックする必要がある。
Microsoft 3D Model Repair Service https://modelrepair.azurewebsites.netは危険。
このサイトのURLはAzurewebsites.netの、サイバー犯罪者や詐欺師がこのサービスを使用して、悪意のある感染や不正なソフトウェアを拡散することがよくあります。
g. スライサーソフトウェアで G コード作成
材料である樹脂を少しづつ熱で溶かしながら、一筆書きの要領で1層1層プリンターヘッドを動かしながら材料を積上げていくことで造形を行う。
このように3Dデータを1層1層スライスして、3Dプリンターのヘッドを動作させるための造形ツールパスデータ(Gコード等)に変換する必要がある。
これらの変換ソフトは一般にスライスソフトなどと呼ばれる。
3Dプリンターによって造形ツールパスデータの形式が異なるため、利用する3Dプリンターに合ったスライスソフトが必要。
また、造形ツールパスへの変換は、各スライスソフトのデフォルトの設定をそのまま利用することも、造形時の積層ピッチやサポート材の有無や、ラフトと呼ばれる造形物の土台の有無、また造形物内部の充填率(インフィル)など造形物の精度や安定性を調整する様々なパラメータを設定することも可能。
Cura
Curaは101ヒーローに多く使われる。オープンソースのスライサー。操作画面がわかりやすい
https://ultimaker.com/software/ultimaker-cura
コンフィグファイルで実行用ファイル作成スライサー用コンフィグファイルデータ
101ヒーロ用Cura コンフィグ
https://www.101hero.com/cura-config
2020年6月14日バージョン4-6-1は101hero.iniなしでスライスできる。
101hero.iniファイルを設定した後プライムタワーXポジションエラーでスライスできなくなる。
Curaの使い方https://www.101hero.com/connect-pc-and-print-your-thing
h. スライサーの出力ファイルを101heroというファイル名称で保存する。
i. ファイルが出来上がったら、FAT32フォーマットされた32 GB 以下の空っぽの SD カードへコピペする。
j. SD カード内の101heroファイルはコマンドの書かれたバッチファイルである。ワードやドキュメントやメモといった編集ソフトウェアでバッチファイルを開くとG コードで書かれたコード文が確認できる。正しいバッチファイルを作る。
k. バッチファイルの存在が確認できたらば、編集ソフトウェアで開いたファイルを閉じてFolder ExplorerのSDカード取り出し機能を使って、SD カードやコンピューターを壊さぬようにコンピューターから安全に取り外す。まだ SD カードは外したままにしておく。
l. 101hero電源アダプターの電線をそれぞれ電源と101heroコントローラーに差し込む。コントローラーのLED ランプが点灯しているか確認する。点灯していたら101heroのコントローラーの側面の電源スイッチをオフにする。点灯できるか確認し電源オフにする。
m. コントローラーの電源スイッチはSD カードホルダーの側が電源オンであるが、現在は電源オフであることを確認する。
n. 101heroという名のバッチファイルの入ったSD カードをコントローラーの SD カードフォルダーにしっかり差し込む。どの作品においてもSD カードの中は一個のファイルしか置けない。そのためファイルの残骸を残さぬように書き換えの毎回削除ではなくフォーマットが必要になる。どの作品においてもファイルの名前は同一に101heroでなければいけない。

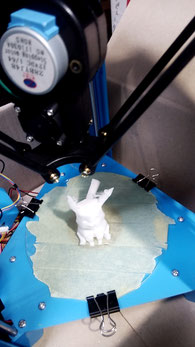

o. 同梱のガラスいたの上面に説明図のようにマスキングテープを隙間なく貼る。底板の上にガラス板置き3個のクリップでガラス板を固定する。
p. コントローラーの電源をオンにしてLED ランプの点灯を確認する。
q. 正常なら直後または数分置いて動作が始まり3時間程度で描かれる。動作が終わると押出機は中心軸の頂点のホームポジションに戻る。
(事例の機関車は2時間半、ピカチューは3時間)
r. 101heroのコントローラーの電源を切る。
s. 作品をガラス板から外す。ガラス板にマスキングテープを貼り直す。
2. その他の便利情報 (Chromebook というコンピューターまた OSをAndroidの条件で)
a. G-code Viewer Androidのおすすめアプリ
https://applion.jp/android/word/G-code%20Viewer/
b. テキストエディターのAndroid アプリではCaret Modが使いやすい。
https://chrome.google.com/webstore/detail/caret-mod/gabonaaippccpnmchaejchebibdoipfp
c. 作品の全行程の制作時間とサイズや、最大素材長さ、全層数の調査
その調査にはGraphite(グラファイト)と言うアプリ等を用いる。
まずエクスプローラーで101heroファイルをコピペしファイルの拡張子を.GCODEとする。
Chromebook でグラファイトを使う時Google ドライブのファイルのままでは使えない.
ダウンロードのフォルダーにファイルをコピペ作業場所をグラファイトように移動する.
そのファイルをグラファイトで開く。グラファイトの画面の右上プラス記号「ファイルを開く」からフォルダーの親をたどって101heroファイルを探し開く、しばらくして画面が見えたところで、画面右下の眼記号をクリックする。画面の左側に縦長のスライドバーが出てくる。スライドバーをドラッグすると作品の姿が見える。姿を確認し目的のファイルだとわかったところで画面の右上の丸で囲まれたiのインフォメーションiをクリックすると全行程の制作時間とサイズや全層数がわかる。
d. フィラメント材料について
https://www.aw-co.jp/category/3dprint
フィラメント材質と適正温度
耐衝撃強度がPLAの8倍、強靱なフィラメント材PolyMAX PLA190~210度PolyFlex。熱可塑性エラストマーで、プリント温度は210~230度。FDM方式3Dプリンタを使って柔軟性を持つ
3. 3 D プリント製作中に中断となった事故
ボートを作っていたら5 m ほどのPLA フィラメントを流れやすいようにゆるいコイルで並べて置いたらフィラメントどうしが絡まって中断状態となって作品が作られなかった。
そこでヨリモドシの方法を今一生懸命考えているところです。
a. 事故点の確認
積層のどこに事故点があるか作品と図形の比較でおおよその積層レベルについて位置が確認できる。
たとえば、図形を見るためにG-code Viewer のAndroid の場合Graphiteを使い
https://applion.jp/android/word/G-code%20Viewer/
まずエクスプローラーで101heroファイルをコピペしファイルの拡張子を.GCODEとする。
Chromebook ではエクスプローラーのダウンロード作業用ファイルを貼り付ける.
G コードビューアのグラファイトの画面の右上プラス記号ファイルを開くからフォルダーの親をたどって101hero.GCODEファイルを探し開く、しばらくして画面が見えたところで、画面右下の目玉記号をクリックする。画面の左側に縦長のスライドバーが出てくる。スライドバーをドラッグすると層の積み上げを確かめることができる。グラファイトを使うと3 D プリント製作中に中断となった事故が起きた時その位置が実際の作品と見比べることでわかる。グラファイトを用いて作品の制作が中断された階層位置を再実行の作品のために確認してください。(またグラファイトでは画面の右上のインフォメーションiをクリックすると全行程の制作時間とサイズや全層数がわかる。)
b. 中断事故からのプリントの再開
原本データの3DCADに作業ステップを戻り、中断事故までに出来上がった部分を削除する。これから作りたい部分の底面を座標平面に移動する。その後はCAD の設計からスライサー、G コードの101heroファイルまでを作り3 Dプリンターにプリントさせる。
出来上がったら接着する。
c. G コードの確認
もしG コードで積層中の中断事故の積送中の発生した階層を確認したい時には101heroファイルをメモや Word などのテキスト編集ソフトウェアで開き、z軸のコマンドを次のように探す。ただし G コードの編集はごく簡単なものでも5万行以上の膨大な量なので手間が巨大だから推奨しない。
d. テキスト編集ソフトウェアはAndroid アプリではCaret Modが使いやすい。
https://chrome.google.com/webstore/detail/caret-mod/gabonaaippccpnmchaejchebibdoipfp
e. G コードの積層の番号確認
n層目開始コマンドを探すとき、「Zm」で検索。(n階層、層の厚みd=0.2mmのときn層目はm=0.2n例えば2層目はm=0.4なのでZ0.4を検索する)
G コードのコマンドのテキストを検索すると「G1 Zm F****」の行が見つかる。
同じようにn層の検索をするとき、検索を;layer nとしても見つかる。その層の作成中のどこかに中断が起て事故となったのだ。
